Водоснабжение для приусадебного участка своими руками
пн, 26.01.2015 10:30

Публикую здесь интересную статью о том, как сделать систему водоснабжения для своего сада-огорода своими руками - "Бесконечное ведро" (материал из журнала "Изобретатель и рационализатор", автор Е. МАКАРОВА).

ВЕТЕР КРУТИТ ВЕТРЯК, НА ВАЛУ КОТОРОГО ШКИВ ИЗ ПОРИСТОГО МАТЕРИАЛА. ОПУСКАЮЩЕГОСЯ В КОЛОДЕЦ ИЛИ СКВАЖИНУ. ПО ОДНОЙ ВЕТВИ БЕСКОНЕЧНОЙ ЛЕНТЫ ПОДНИМАЕТСЯ ВОДА, ПРОПИТАВШАЯ МАТЕРИАЛ, ДРУГАЯ, СУХАЯ, ОПУСКАЕТСЯ СНОВА В КОЛОДЕЦ. ПРОСТО И ХОРОШО.

Хорошее водоснабжение в садово-огородном предприятии ре​шает успех дела. Вот вам устройство для подъема воды иэ ко​лодца или скважины — проще не придумаешь (а. с. № 866265). Не нужен внешний подвод энергии — работает ветер. Он крутит крыльчатку. Через вал перекинута бесконечная длинная лента, внизу опущенная в воду колодца. Лента — из пористого материа​ла, например губчатой резины, хорошо впитывает воду. Крутится крыльчатка, перемещается на валу лента, напитанная водой В верхней точке ее водоотжимает барабан и вал крыльчатки. Во​да стекает в водосборник, потом в расходную емкость, а уж от​туда по лоткам или трубам — куда пожелаете.

Если больше поливать не надо, а ветер продолжает неустанно крутить ветряк, воду можно либо запасти в емкости, либо спус​кать обратно в колодец. Привод установлен на поплавке, поме​щенном в водосборнике, что дает возможность автоматически ориентировать ветряк в направлении ветра. Никакого надзора за работой устройства — все идет само собой.

Даровую энергию ветра можно использовать попутно и для по​лучения электроэнергии, например, для освещения или зарядки аккумуляторов.

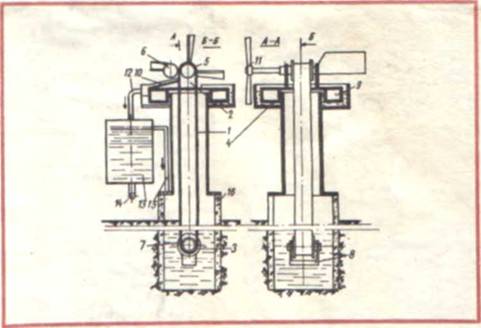

Построить самому такой водоподъемник совсем несложно: 1 -бесконечная губчатая лента, пропущенная между приводным 5 и отжимным в барабанами. Натяжение ленты обеспечивает вращающийся барабан 7 и обойма 8. составляющие натяжное устройство Я. Привод с ветряком 2 установлен на поплавке 9. помещенном в водосборнике 4. Под отжимным барабаном водоприемный лоток 10. На валу приводного барабана— крыльчатка ветрового двигателя 11. Водосборник соединен трубой 12 с расходной емкостью 13. снабженной расходной трубой 14 и контрольной трубкой 15. Вазой подъемника служит опора 16. устанавливаемая над устьем колодца или скважины Тек. чтобы натяжное устройство было постоянно погружено в воду.

Если взять ленту шириной 25 см, толщиной 3 см, а скорость движения 2 м/с при коэффициенте пористости (отношении пло​щади пор к площади поперечного сечения ленты) 0,1, то водо​подъемник может подавать ежесуточно до 130 кубометров во​ды. Был бы ветер.

Найти бы предприятие, которое возьмется изготавливать такие ветровые водоподъемники! Ну, а пока пусть садоводы или ого​родники воспользуются моим изобретением, так сказать, в по​рядке личной инициативы.
